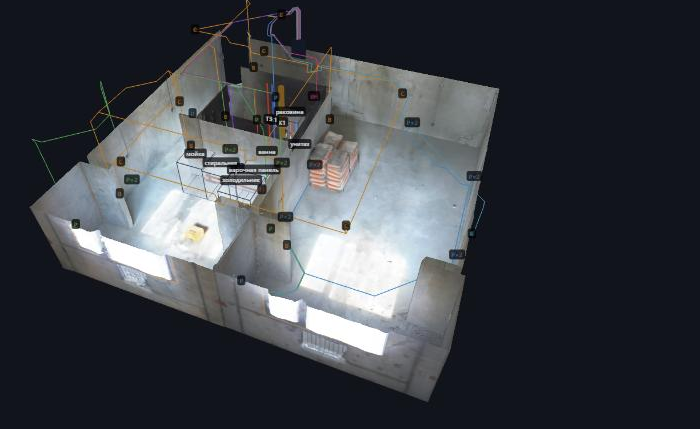

Проект электропроводки квартиры (по 3D-скану)
Сформирован автоматически по скану квартиры и нормам, применяемым в Кыргызской Республике. Это типовое проектное решение: его нужно проверить и подписать у инженера-электрика и согласовать там, где затрагиваются несущие конструкции.
Итог
| Показатель | Значение |
|---|---|
| Рекомендованный вариант | C — Оптимальный: штробы в перегородках, потолок и пол — где дешевле |
| Стоимость (материалы + работы) | 86 562 сом (материалы 46 116, работы 40 446) |
| Кабель | 3×1,5 мм² — 71 м, 3×2,5 мм² — 109 м, 3×6 мм² — 12 м |
| Штробы | штроба горизонтальная, перегородки — 0,2 м; штроба вертикальная, несущие/наружные — 18,2 м; штроба вертикальная, перегородки — 13,4 м |
| Штробы в несущих стенах | 18,2 м, только вертикальные короткие спуски; горизонтальных — 0 |
| Групп в щите | 7, каждая с дифавтоматом; щит 24 мод., резерв 8 мод. |
| Розетки на расстоянии шнура (1,8 м) от любой точки стен комнаты и кухни | 98 % |
| Освещение (светодиоды, по нормам освещённости) | 129 Вт, ~164 кВт·ч/год, ~270 сом/год |
| Проверок по нормам и расчётам | 54 из 54 пройдено |
Сравнение вариантов прокладки

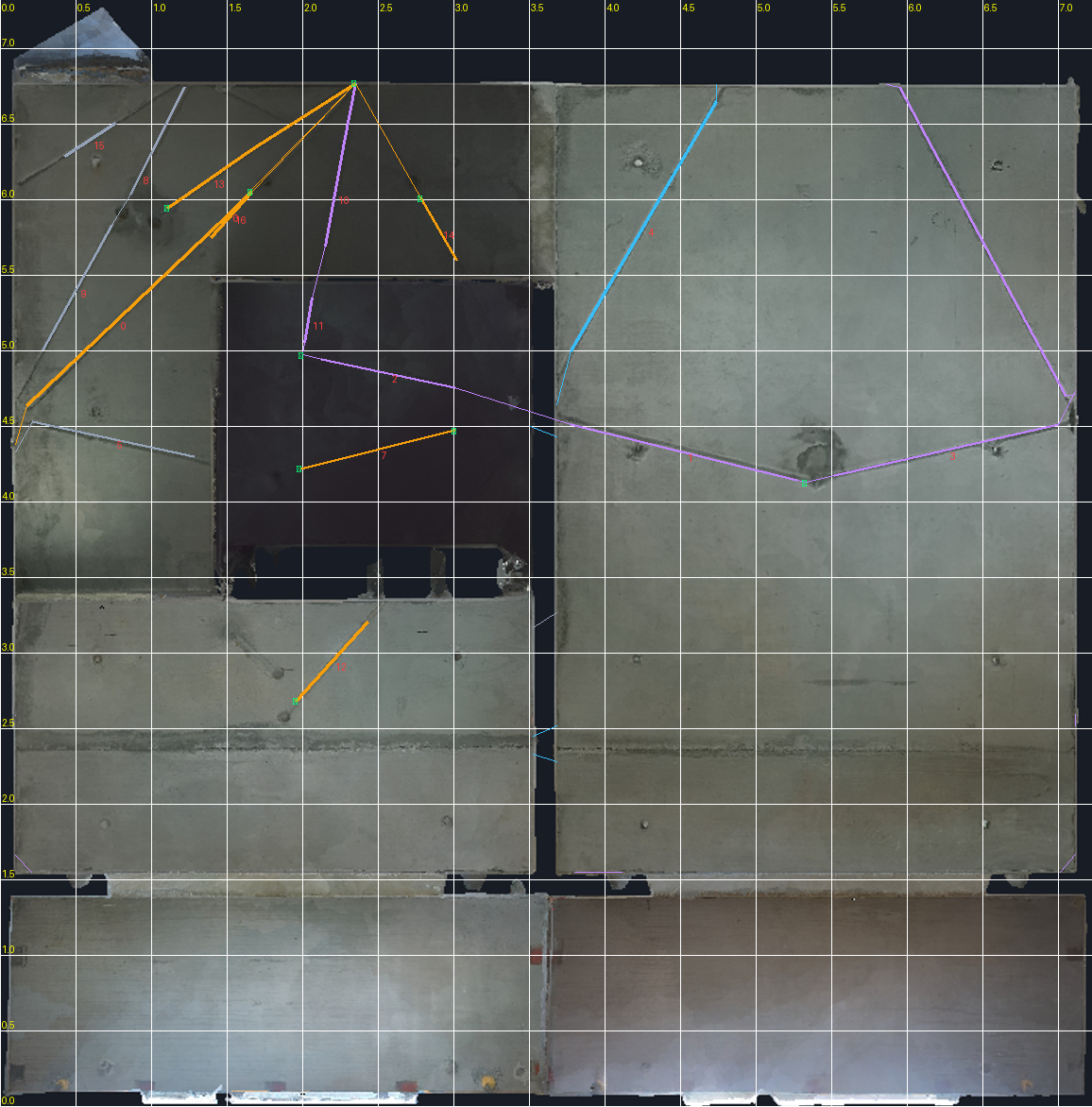

Трассы для каждого варианта найдены одним и тем же алгоритмом (кратчайший по стоимости путь по графу: штробы в стенах, гофра по плите над натяжным потолком, гофра в стяжке, проходы через перегородки). Если группа не проходила по падению напряжения или времени отключения, сечение увеличивалось автоматически.
| Вариант | Стоимость, сом | Кабель, м | Штробы в несущих, м | Отверстий | Увеличено сечение | Проверки |
|---|---|---|---|---|---|---|

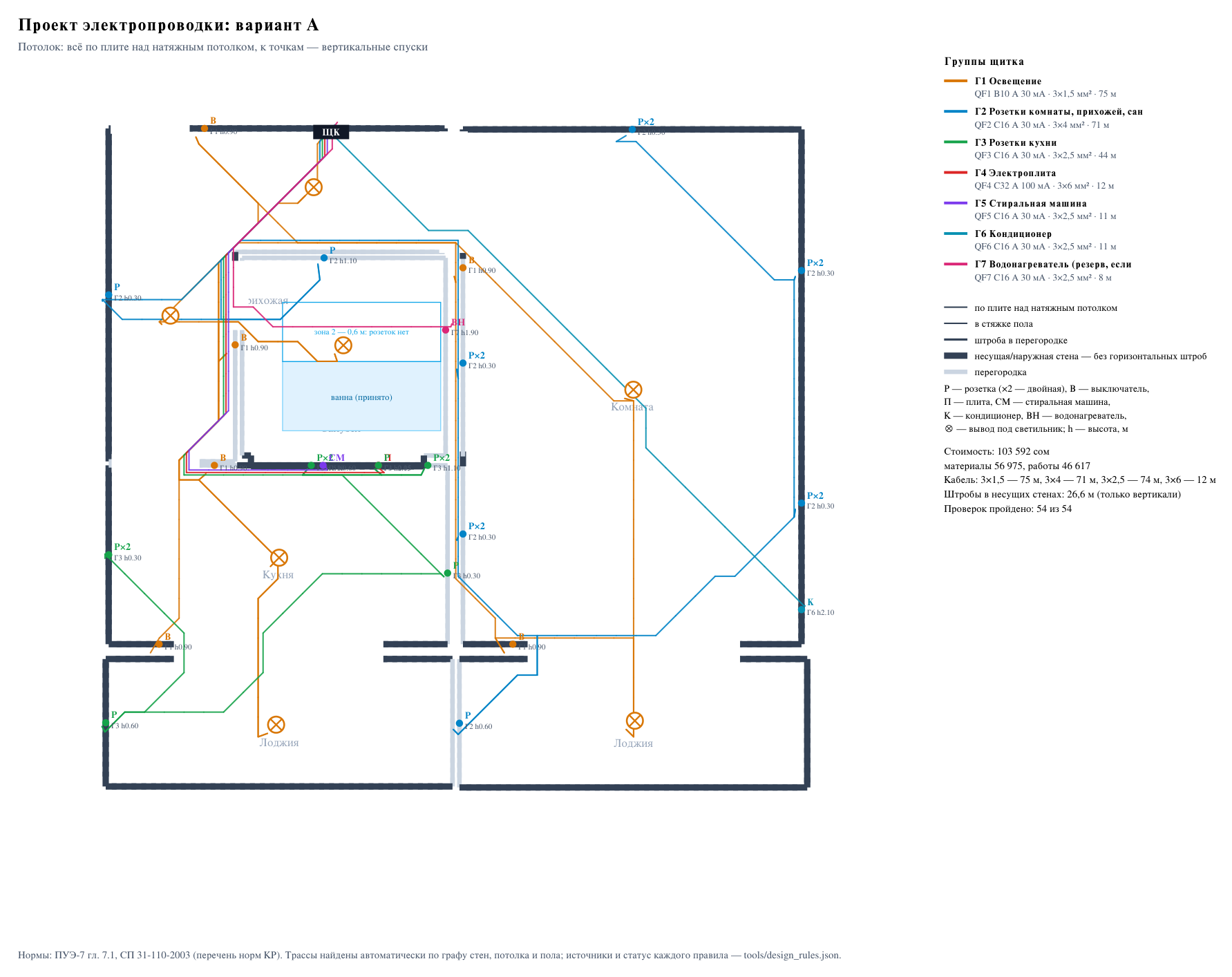

| A — Потолок: всё по плите над натяжным потолком, к точкам — вертикальные спуски | 103 592 | 232 | 26,6 | 7 | Г2→4 мм² | 54/54 |

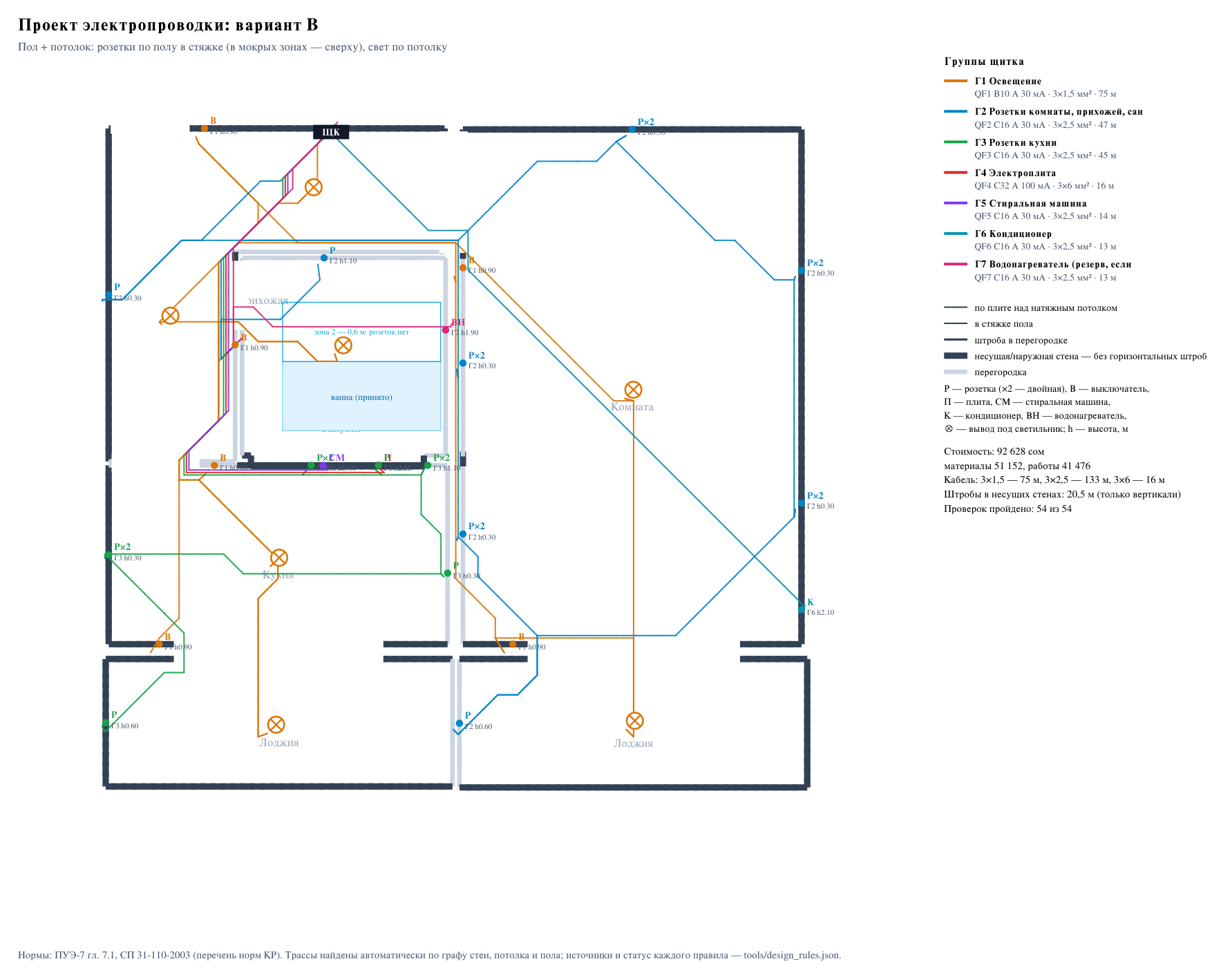

| B — Пол + потолок: розетки по полу в стяжке (в мокрых зонах — сверху), свет по потолку | 92 628 | 224 | 20,5 | 6 | — | 54/54 |
| C — Оптимальный: штробы в перегородках, потолок и пол — где дешевле | 86 562 | 192 | 18,2 | 12 | — | 54/54 |
Выбор: самый дешёвый вариант из выполняющих все проверки; при равенстве — с меньшими штробами в несущих стенах (сейсмика).

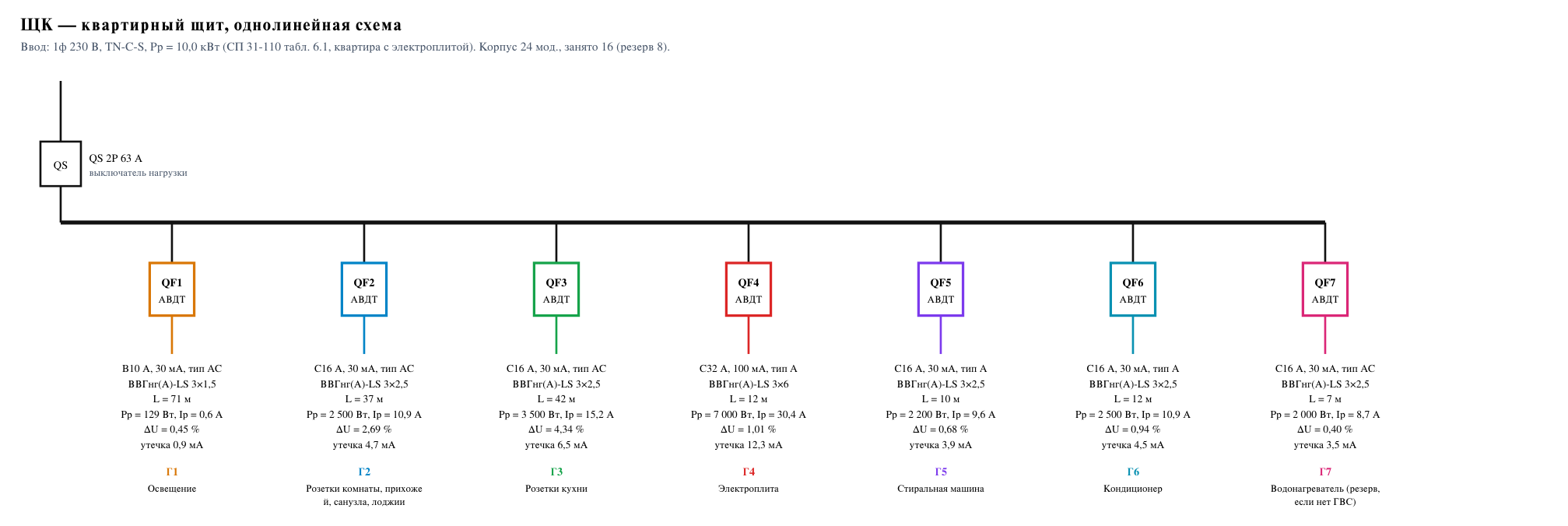

Группы щита
| Группа | Аппарат | Кабель | Длина, м | Pр, Вт | Iр, А | ΔU, % | Zs, Ом | Утечка, мА |
|---|---|---|---|---|---|---|---|---|
| Г1 Освещение | QF1 B10 А, 30 мА | ВВГнг(А)-LS 3×1,5 | 71 | 129 | 0,6 | 0,45 | 2,23 | 0,9 |
| Г2 Розетки комнаты, прихожей, санузла, лоджии | QF2 C16 А, 30 мА | ВВГнг(А)-LS 3×2,5 | 37 | 2 500 | 10,9 | 2,69 | 0,97 | 4,7 |
| Г3 Розетки кухни | QF3 C16 А, 30 мА | ВВГнг(А)-LS 3×2,5 | 42 | 3 500 | 15,2 | 4,34 | 1,06 | 6,5 |
| Г4 Электроплита | QF4 C32 А, 100 мА | ВВГнг(А)-LS 3×6 | 12 | 7 000 | 30,4 | 1,01 | 0,48 | 12,3 |
| Г5 Стиральная машина | QF5 C16 А, 30 мА | ВВГнг(А)-LS 3×2,5 | 10 | 2 200 | 9,6 | 0,68 | 0,56 | 3,9 |
| Г6 Кондиционер | QF6 C16 А, 30 мА | ВВГнг(А)-LS 3×2,5 | 12 | 2 500 | 10,9 | 0,94 | 0,60 | 4,5 |
| Г7 Водонагреватель (резерв, если нет ГВС) | QF7 C16 А, 30 мА | ВВГнг(А)-LS 3×2,5 | 7 | 2 000 | 8,7 | 0,40 | 0,51 | 3,5 |
Ввод: выключатель нагрузки 2P 63 А. Расчётная мощность квартиры — 10 кВт (СП 31-110-2003 табл. 6.1, квартира с электроплитой); фактически разрешённую мощность и автомат на вводе в этажном щите нужно взять из техусловий дома.

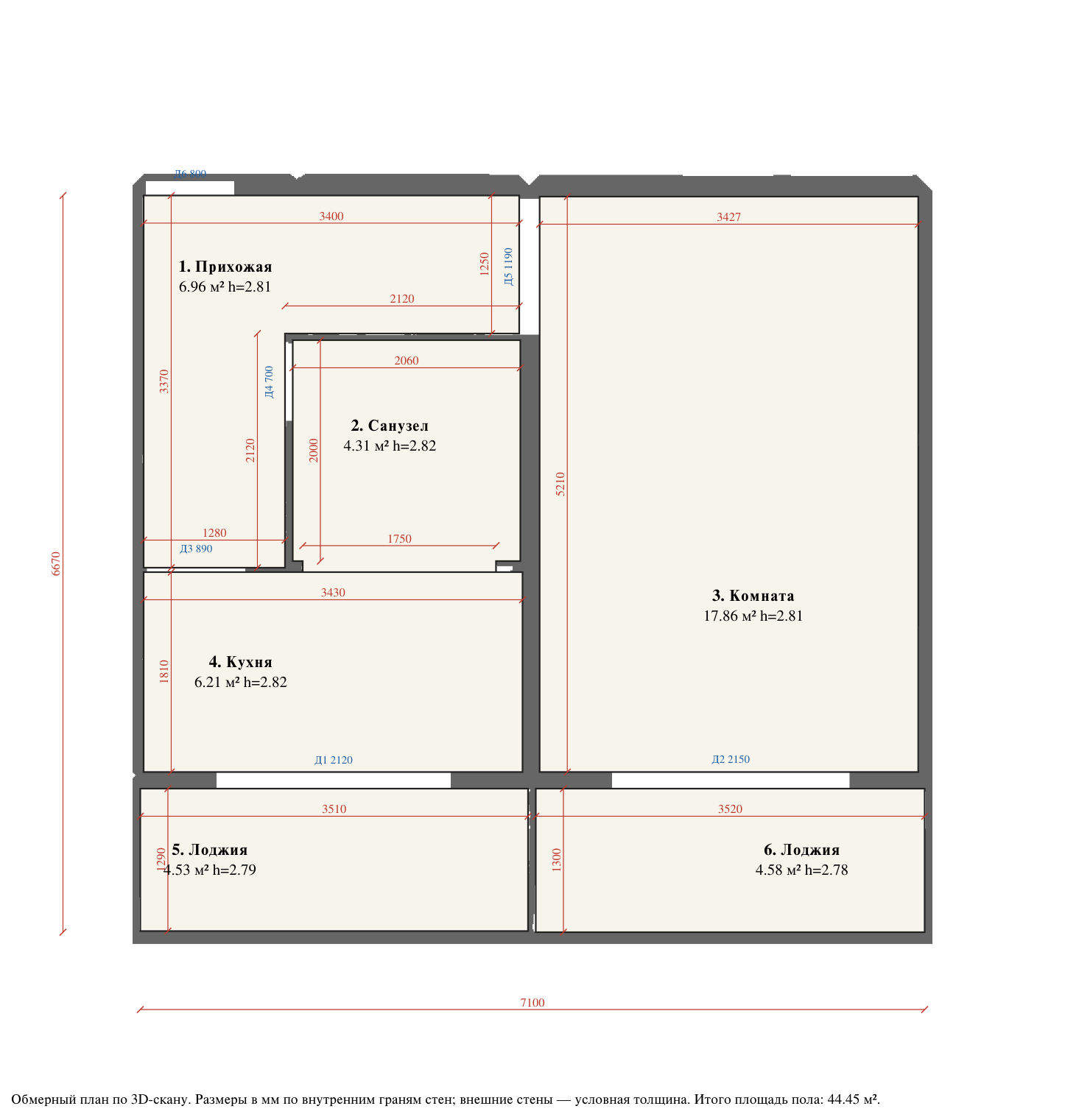

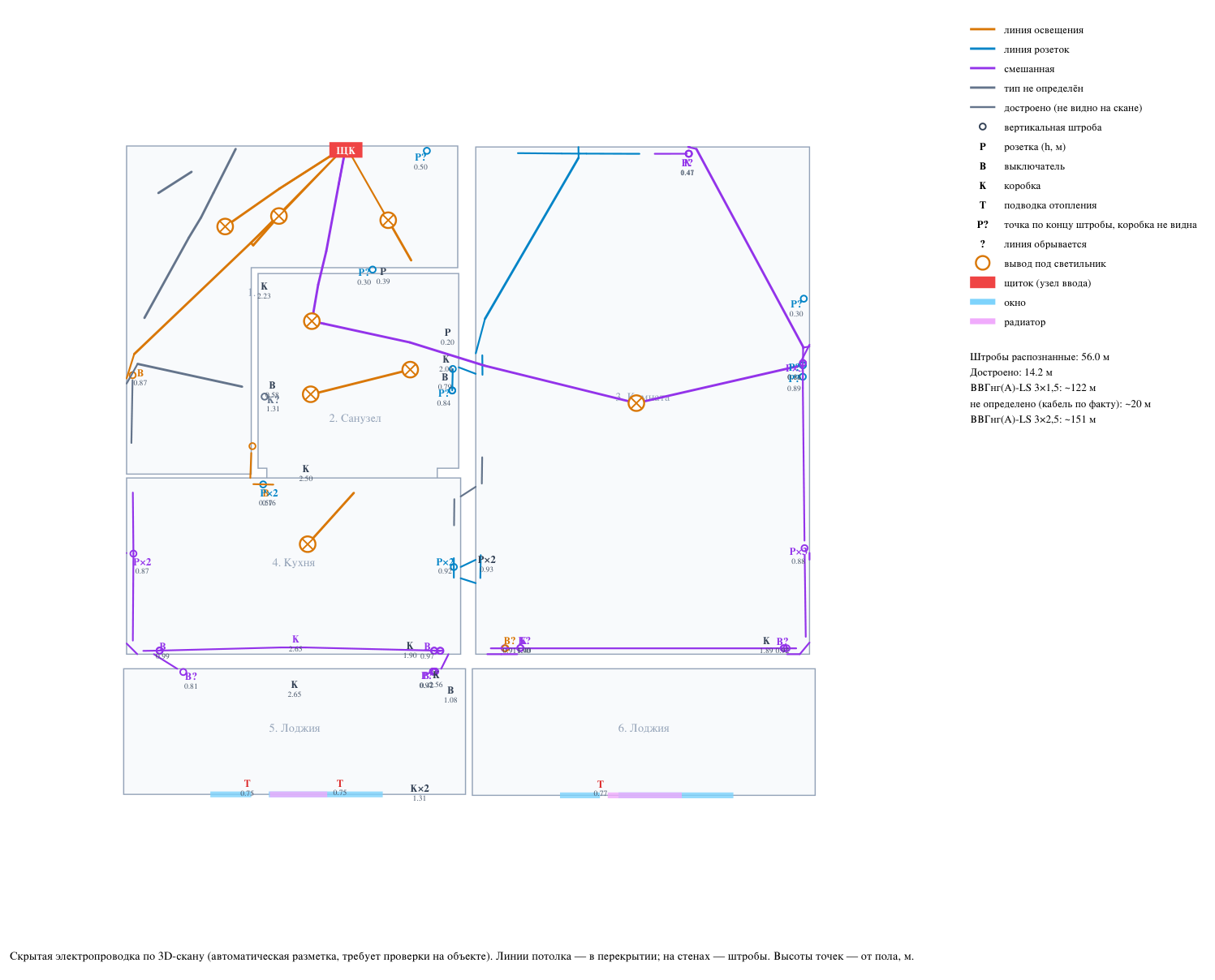

Точки по помещениям

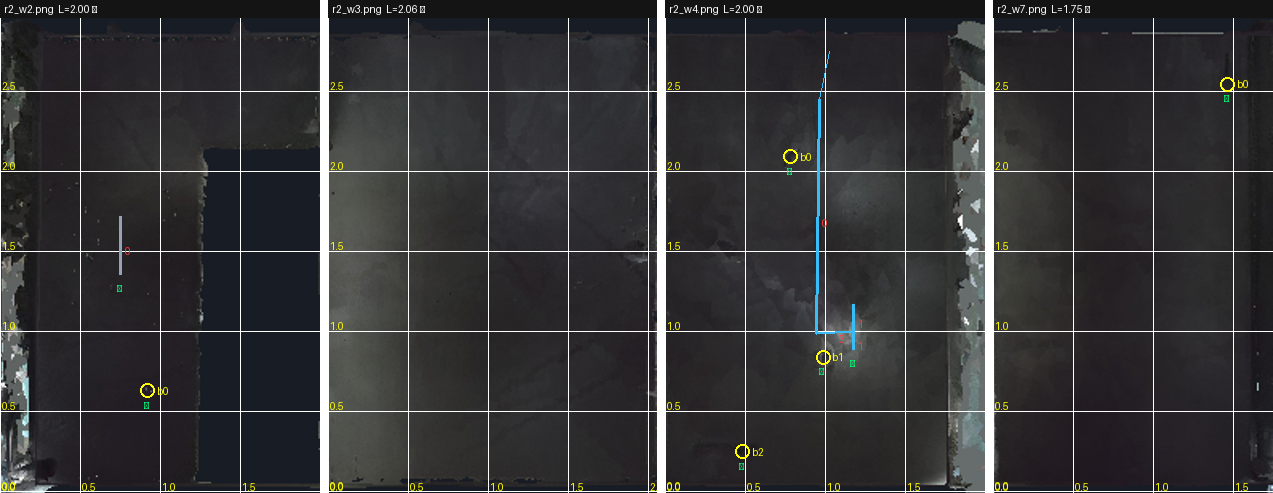

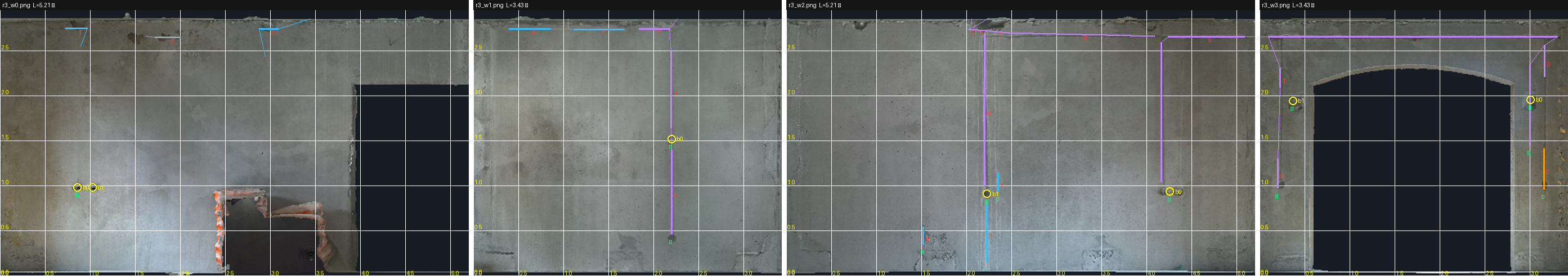

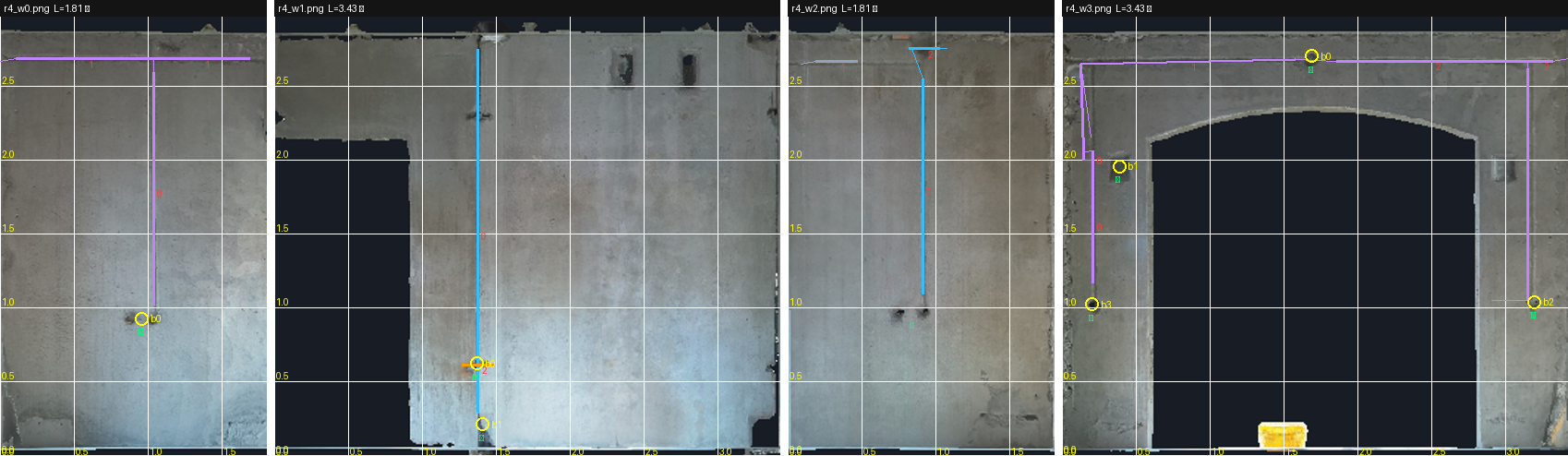

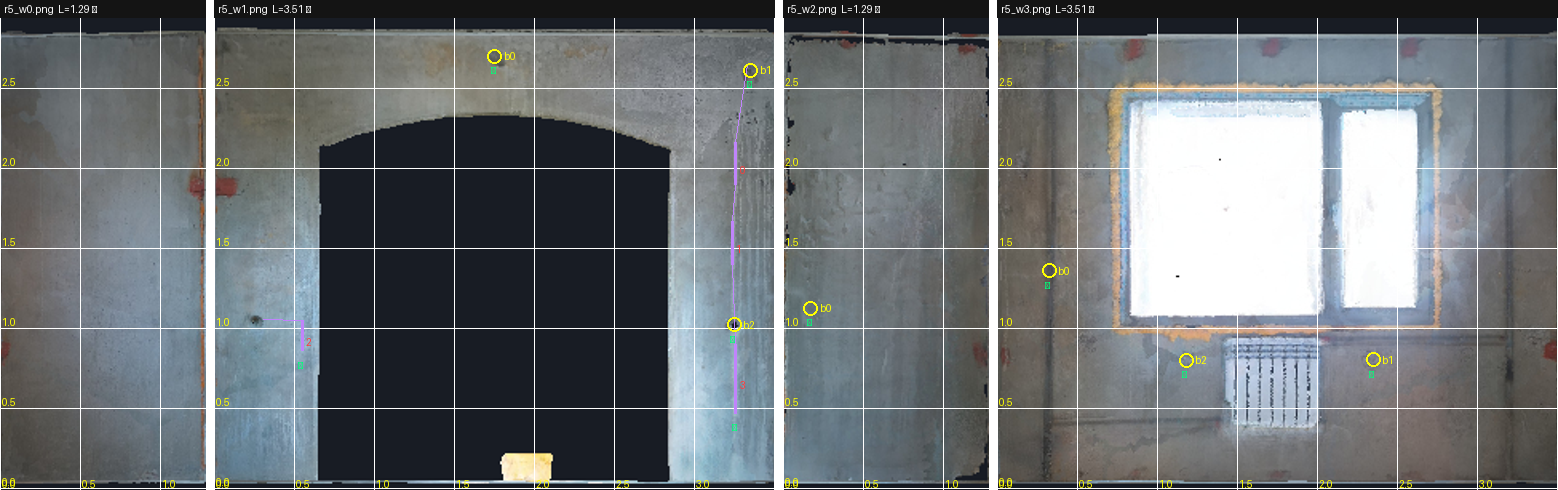

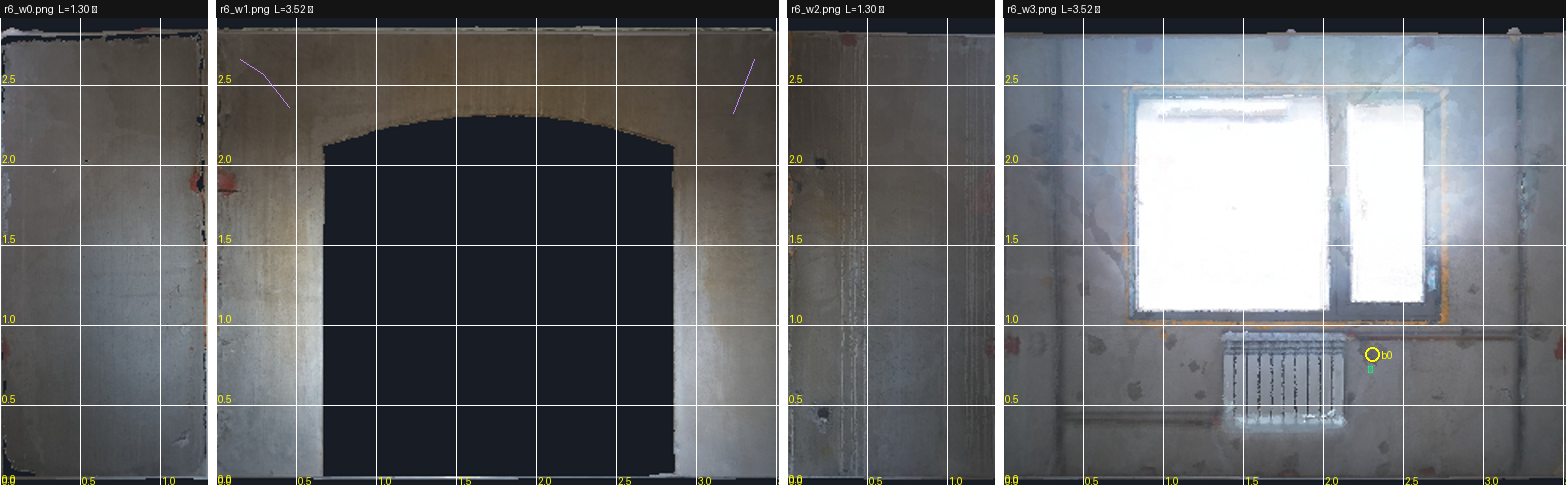

| Помещение | Состав |
|---|---|
| Прихожая | выводы света: 2 (h 2,81, 2,81); выключатели: 2 (h 0,9, 0,9); розетки: 1 (h 0,3) |
| Санузел | выводы света: 1 (h 2,82); розетки: 1 (h 1,1); водонагреватель: 1 (h 1,9) |
| Комната | выводы света: 1 (h 2,81); выключатели: 2 (h 0,9, 0,9); розетки: 5 (h 0,3 ×2, 0,3 ×2, 0,3 ×2, 0,3 ×2, 0,3 ×2); кондиционер: 1 (h 2,1) |
| Кухня | выводы света: 1 (h 2,82); выключатели: 2 (h 0,9, 0,9); розетки: 5 (h 1,1 ×2, 1,1 ×2, 2,05, 0,3, 0,3 ×2); плита: 1 (h 0,15); стиральная: 1 (h 0,6) |
| Лоджия | выводы света: 1 (h 2,79); розетки: 1 (h 0,6) |
| Лоджия | выводы света: 1 (h 2,78); розетки: 1 (h 0,6) |
Освещение
| Помещение | Норма, лк | Площадь, м² | Нужно, лм | Светодиоды, Вт | Выводов |
|---|---|---|---|---|---|
| Прихожая | 50 | 6,96 | 967 | 9,7 | 2 |
| Санузел | 50 | 4,31 | 599 | 6,0 | 1 |
| Комната | 150 | 17,86 | 7 442 | 74,4 | 1 |
| Кухня | 150 | 6,21 | 2 587 | 25,9 | 1 |
| Лоджия | 50 | 4,53 | 629 | 6,3 | 1 |
| Лоджия | 50 | 4,58 | 636 | 6,4 | 1 |
Проверки
| Правило | Где | Значение | Итог |
|---|---|---|---|
| In ≤ Iz (ПУЭ 3.1.10, табл. 1.3.4) | Г1 | 10 А ≤ 15 А | ✓ |
| Ib ≤ In | Г1 | 0.6 А ≤ 10 А | ✓ |
| ΔU ≤ 3 % (IEC 60364-5-52 G) | Г1 | 0.45 % | ✓ |
| Отключение КЗ ≤ 0,4 с: Zs ≤ U0/Ia (ПУЭ 1.7.79) | Г1 | Zs 2.23 ≤ 4.60 Ом | ✓ |
| Ток утечки ≤ 1/3 IΔn (ПУЭ 7.1.83) | Г1 | 0.9 ≤ 10.0 мА (IΔn 30 мА) | ✓ |
| Сечение по норме | Г1 | 1.5 мм² | ✓ |
| In ≤ Iz (ПУЭ 3.1.10, табл. 1.3.4) | Г2 | 16 А ≤ 21 А | ✓ |
| Ib ≤ In | Г2 | 10.9 А ≤ 16 А | ✓ |
| ΔU ≤ 5 % (IEC 60364-5-52 G) | Г2 | 2.69 % | ✓ |
| Отключение КЗ ≤ 0,4 с: Zs ≤ U0/Ia (ПУЭ 1.7.79) | Г2 | Zs 0.97 ≤ 1.44 Ом | ✓ |
| Ток утечки ≤ 1/3 IΔn (ПУЭ 7.1.83) | Г2 | 4.7 ≤ 10.0 мА (IΔn 30 мА) | ✓ |
| Сечение по норме | Г2 | 2.5 мм² | ✓ |
| In ≤ Iz (ПУЭ 3.1.10, табл. 1.3.4) | Г3 | 16 А ≤ 21 А | ✓ |
| Ib ≤ In | Г3 | 15.2 А ≤ 16 А | ✓ |
| ΔU ≤ 5 % (IEC 60364-5-52 G) | Г3 | 4.34 % | ✓ |
| Отключение КЗ ≤ 0,4 с: Zs ≤ U0/Ia (ПУЭ 1.7.79) | Г3 | Zs 1.06 ≤ 1.44 Ом | ✓ |
| Ток утечки ≤ 1/3 IΔn (ПУЭ 7.1.83) | Г3 | 6.5 ≤ 10.0 мА (IΔn 30 мА) | ✓ |
| Сечение по норме | Г3 | 2.5 мм² | ✓ |
| In ≤ Iz (ПУЭ 3.1.10, табл. 1.3.4) | Г4 | 32 А ≤ 34 А | ✓ |
| Ib ≤ In | Г4 | 30.4 А ≤ 32 А | ✓ |
| ΔU ≤ 5 % (IEC 60364-5-52 G) | Г4 | 1.01 % | ✓ |
| Отключение КЗ ≤ 0,4 с: Zs ≤ U0/Ia (ПУЭ 1.7.79) | Г4 | Zs 0.48 ≤ 0.72 Ом | ✓ |
| Ток утечки ≤ 1/3 IΔn (ПУЭ 7.1.83) | Г4 | 12.3 ≤ 33.3 мА (IΔn 100 мА) | ✓ |
| Сечение по норме | Г4 | 6.0 мм² | ✓ |
| In ≤ Iz (ПУЭ 3.1.10, табл. 1.3.4) | Г5 | 16 А ≤ 21 А | ✓ |
| Ib ≤ In | Г5 | 9.6 А ≤ 16 А | ✓ |
| ΔU ≤ 5 % (IEC 60364-5-52 G) | Г5 | 0.68 % | ✓ |
| Отключение КЗ ≤ 0,4 с: Zs ≤ U0/Ia (ПУЭ 1.7.79) | Г5 | Zs 0.56 ≤ 1.44 Ом | ✓ |
| Ток утечки ≤ 1/3 IΔn (ПУЭ 7.1.83) | Г5 | 3.9 ≤ 10.0 мА (IΔn 30 мА) | ✓ |
| Сечение по норме | Г5 | 2.5 мм² | ✓ |
| In ≤ Iz (ПУЭ 3.1.10, табл. 1.3.4) | Г6 | 16 А ≤ 21 А | ✓ |
| Ib ≤ In | Г6 | 10.9 А ≤ 16 А | ✓ |
| ΔU ≤ 5 % (IEC 60364-5-52 G) | Г6 | 0.94 % | ✓ |
| Отключение КЗ ≤ 0,4 с: Zs ≤ U0/Ia (ПУЭ 1.7.79) | Г6 | Zs 0.60 ≤ 1.44 Ом | ✓ |
| Ток утечки ≤ 1/3 IΔn (ПУЭ 7.1.83) | Г6 | 4.5 ≤ 10.0 мА (IΔn 30 мА) | ✓ |
| Сечение по норме | Г6 | 2.5 мм² | ✓ |
| In ≤ Iz (ПУЭ 3.1.10, табл. 1.3.4) | Г7 | 16 А ≤ 21 А | ✓ |
| Ib ≤ In | Г7 | 8.7 А ≤ 16 А | ✓ |
| ΔU ≤ 5 % (IEC 60364-5-52 G) | Г7 | 0.40 % | ✓ |
| Отключение КЗ ≤ 0,4 с: Zs ≤ U0/Ia (ПУЭ 1.7.79) | Г7 | Zs 0.51 ≤ 1.44 Ом | ✓ |
| Ток утечки ≤ 1/3 IΔn (ПУЭ 7.1.83) | Г7 | 3.5 ≤ 10.0 мА (IΔn 30 мА) | ✓ |
| Сечение по норме | Г7 | 2.5 мм² | ✓ |
| Нет горизонтальных штроб в несущих стенах (сейсмика, ЖК КР) | — | 0.0 м | ✓ |
| Розетки: 1 на 10 м² коридора (СП 31-110) | Прихожая | 1 ≥ 1 | ✓ |
| Розетки: 1 на 4 м периметра (СП 31-110) | Комната | 5 блоков (10 гнёзд) ≥ 5 | ✓ |
| Кухня: не менее 4 розеток (СП 31-110) | Кухня | 8 гнёзд | ✓ |
| Выключатель на высоте до 1 м (ПУЭ 7.1.51) | Прихожая, точка 2 | 0.90 м | ✓ |
| Выключатель на высоте до 1 м (ПУЭ 7.1.51) | Прихожая, точка 5 | 0.90 м | ✓ |
| Выключатель света санузла — снаружи (ПУЭ 7.1.52) | точка 5 | в помещении «Прихожая» | ✓ |
| Санузел: розетка в зоне 3, ≥0,6 м от ванны (ПУЭ 7.1.48) | у раковины, IP44, точка 6 | 1.05 м | ✓ |
| Выключатель на высоте до 1 м (ПУЭ 7.1.51) | Комната, точка 9 | 0.90 м | ✓ |
| Выключатель на высоте до 1 м (ПУЭ 7.1.51) | Кухня, точка 17 | 0.90 м | ✓ |
| Выключатель на высоте до 1 м (ПУЭ 7.1.51) | Кухня, точка 26 | 0.90 м | ✓ |
| Выключатель на высоте до 1 м (ПУЭ 7.1.51) | Комната, точка 29 | 0.90 м | ✓ |
Допущения (уточнить на объекте)
- Щиток ЩК — у входной двери, на месте выведенных застройщиком кабелей (узел ввода на скане), центр 1,7 м от пола.
- Кухня — по общей планировке (layout.json): мойка, стиральная машина под рабочей зоной, варочная панель, холодильник отдельно.

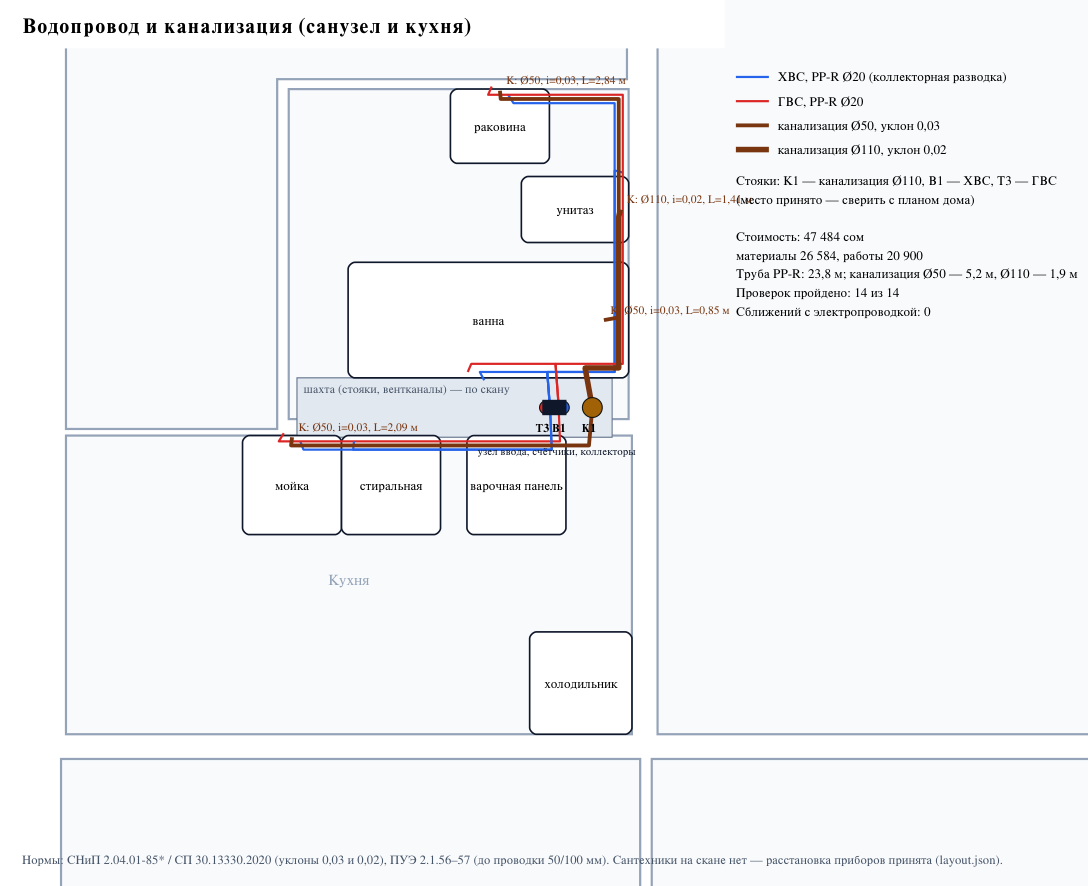

- Согласование с сантехникой: в санузле и на кухне кабели не прокладываются по полу (там трубы), только сверху со спусками.
- Шахта инженерных коммуникаций: сплошной короб глубиной 0.36 м вдоль южной стены санузла (на скане на всех высотах); с кухни в той же стене — вентрешётки. Открытых стояков на скане нет — они в шахте.
- Стояки К1, В1, Т3 приняты в восточном торце шахты. Точное место — по поэтажному плану дома (у застройщика).
- Санузел: ванна у шахты, унитаз у восточной стены рядом со стояком, раковина у северной стены. Стиральная машина — на кухне: в санузле нет места вне зоны открывания двери.
- Кухня линейная вдоль северной стены: мойка — стиральная — рабочая зона — варочная панель (между ними ≥0,4 м столешницы); холодильник в другом углу.
- Зона 1–2 санузла — до 0,6 м от края ванны (розеток нет).
- Несущими/наружными считаются стены без соседа, толщиной ≥0,18 м и граничащие с лоджиями.
- Z внешн Ом: 0.4 — сопротивление петли до квартирного щитка (стояк, ВРУ)
- плита: электрическая — газопровода на скане нет
- ГВС: уточнить — в Бишкеке есть дома с центральным ГВС; линия водонагревателя закладывается как резерв
- ванна у стены: южная стена санузла между стояками, 0,7 м — сантехники на скане нет (черновая); в обоих южных углах — стояки, ванна принята между ними
- потолок натяжной: True — в Бишкеке типично; кабель в гофре по плите над натяжным потолком, без штробления перекрытия
- стяжка мм: 50 — прокладка в гофре под стяжкой возможна при стяжке ≥ 50 мм
- часов в день: 3.5 — оценка для жилья
Нормативная база
- ПУЭ, 7-е изд., гл. 7.1 «Электроустановки жилых... зданий» — применяется в КР (входит в перечень норм Минстроя КР 2024; текст ПУЭ-7 размещён в библиотеке КР) (текст гл. 7.1).
- СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» — указан в перечне норм КР для проектирования электрооборудования жилых зданий (табл. 6.1, разд. 9 — текст; п. 14.27 — пересказ).
- СП 76.13330.2016 «Электротехнические устройства» — справочно (РФ), правила монтажа скрытых проводок (пересказ п. 6.3.5.2).
- СП 52.13330.2016 / СН КР 23-05 «Естественное и искусственное освещение» — нормы освещённости; текст СН КР не найден (пересказ).
- Жилищный кодекс КР; порядок перепланировки (Бишкекглавархитектура) — закон: вмешательство в несущие конструкции — только по проекту и согласованию; Бишкек — сейсмичность 8–10 баллов (пересказ (economist.kg, kaktus.media)).
- ТР ТС 004/2011 «О безопасности низковольтного оборудования» (ЕАЭС, КР — член) — закон: аппараты, кабели, розетки — с маркировкой EAC (общеизвестно, текст не открывали).
У каждого числа в tools/design_rules.json указаны источник и статус: норма, рекомендация, практика, допущение. Помечено «пересказ» — сверено по вторичному источнику; номер пункта нужно подтвердить по официальному тексту. Цены — бишкекские прайсы «от» (mtt.kg, 220city.kg, elmaster.kg) и оценки; перед закупкой уточнить.
